Kollektör Dolabı
Sıva altı montaj için dört genişlikte OKC serisi kollektör dolapları.
Tesisatı duvara alan
sıva altı çözüm
OKC serisi kollektör dolapları, tesisat kollektörünü duvar içine alarak koruma altına alır ve göz önünden kaldırır. Dört farklı genişlik ve iki sac kalınlığı seçeneğiyle üretilir; yükseklik ve derinlik tüm modellerde ortaktır.
Model ve Ölçüler
| Model | Sac Kalınlığı | Montaj Tipi | Genişlik | Yükseklik | Derinlik |
|---|---|---|---|---|---|
| OKC 4 | 0,8 mm | Sıva Altı | 430 mm | 615 mm | 100 mm |
| OKC 4.1 | 1 mm | Sıva Altı | 430 mm | 615 mm | 100 mm |
| OKC 6 | 0,8 mm | Sıva Altı | 630 mm | 615 mm | 100 mm |
| OKC 6.1 | 1 mm | Sıva Altı | 630 mm | 615 mm | 100 mm |
| OKC 8 | 0,8 mm | Sıva Altı | 830 mm | 615 mm | 100 mm |
| OKC 8.1 | 1 mm | Sıva Altı | 830 mm | 615 mm | 100 mm |
| OKC 10 | 0,8 mm | Sıva Altı | 1030 mm | 615 mm | 100 mm |
| OKC 10.1 | 1 mm | Sıva Altı | 1030 mm | 615 mm | 100 mm |
Fiyat bilgisi için bizimle iletişime geçin.

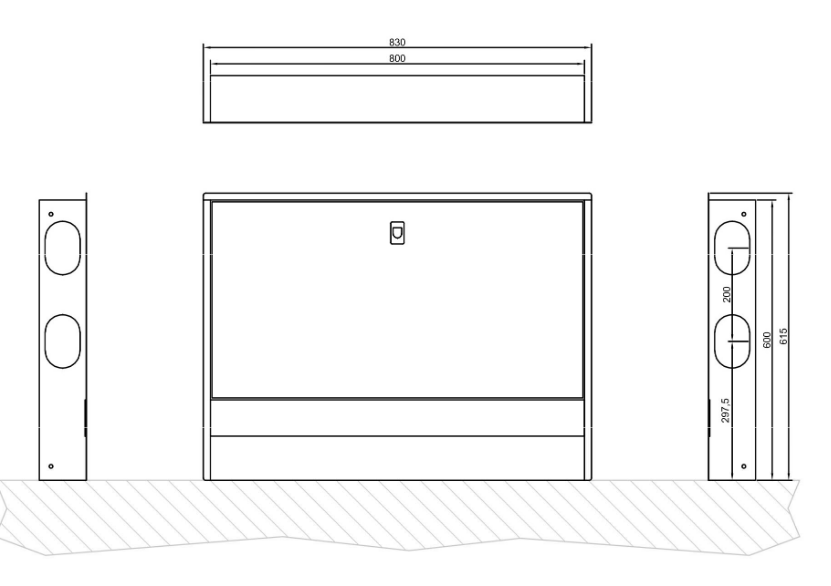

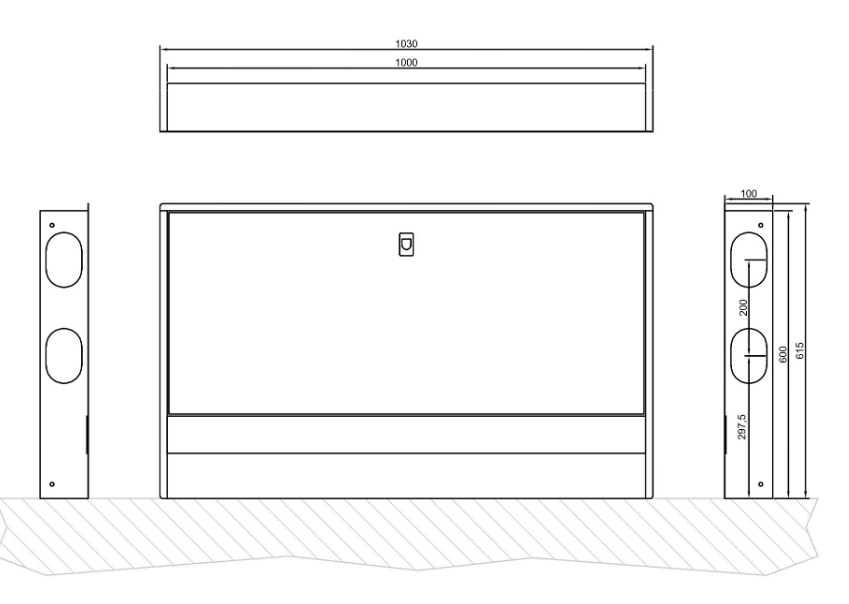

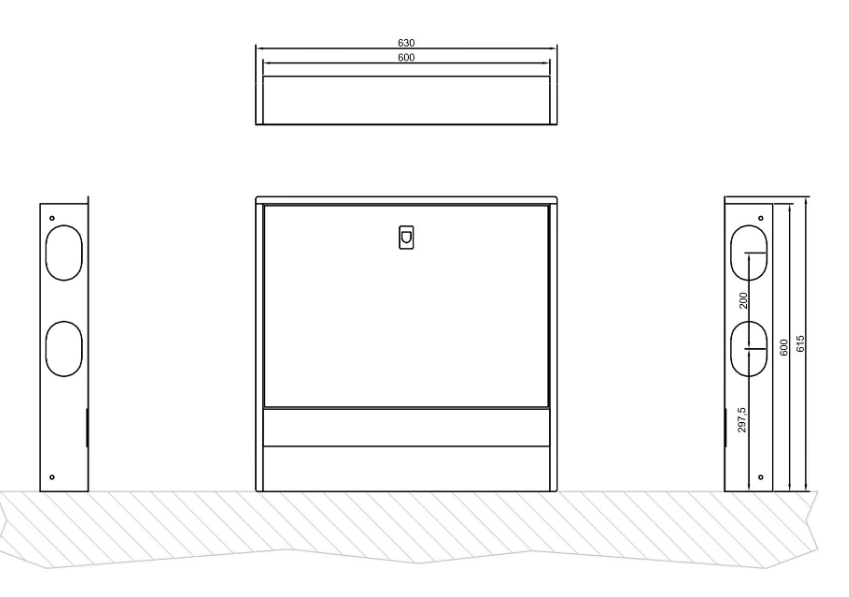

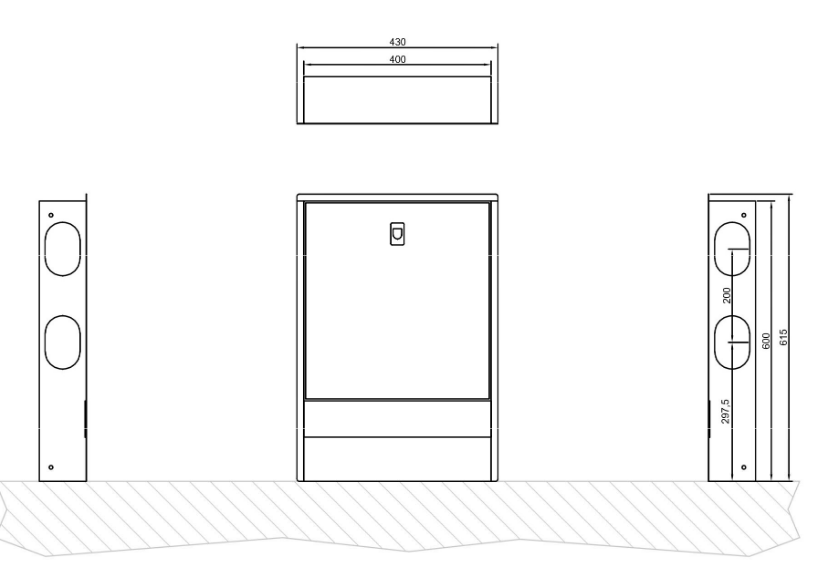

Ölçülendirilmiş Çizimler
Büyütmek için çizime tıklayın.
Projeniz için doğru ölçüyü
birlikte belirleyelim
Adet, ölçü ve teslimat için ekibimiz size dönsün.
Tesisatın dağıtım noktasını duvara alan çelik kabin
Kollektör dolabı, tesisat kollektörünü duvar içinde koruma altına alan kilitli çelik kabindir. Kollektör, ana hattan gelen suyu birden fazla devreye dağıtan ve her devreyi ayrı ayrı kesilebilir kılan parçadır; sistemin ayar ve müdahale noktası burasıdır. Dolabın işi bu noktayı darbeden korumak, göz önünden kaldırmak ve gerektiğinde erişilebilir tutmaktır.
En yaygın iki kullanım yerden ısıtma sistemlerinin dağıtım kollektörleri ve daire içi temiz su dağıtım kollektörleridir. Konut, otel ve ofis projelerinde kollektör çoğunlukla koridor, hol ya da ıslak hacim duvarına gömülür; bu yüzden dolabın kapağı, arkasındaki tesisat kadar mimari bir ayrıntıdır.
Ocaklar OKC serisi sıva altı montaj için üretilir: gövde duvara gömülür, yalnız kapak duvar yüzeyinde kalır. Yükseklik 615 mm ve derinlik 100 mm tüm modellerde ortaktır; değişen yalnız genişliktir. Dört genişliğin (430, 630, 830, 1030 mm) her biri 0,8 mm ve 1 mm sac kalınlığıyla üretilir ve yan yüzeylerde boru geçiş delikleri bulunur.
Dolap, aynı tesisatın parçası olan diğer duvar içi çözümlerle birlikte değerlendirilir. Yangın hattı için sıva altı yangın dolabı, tesisat şaftlarının kapatılması için ise şaft kapakları aynı üretim hattından çıkar.
Kollektör dolabı nasıl seçilir?
Dolap ölçüsü bağımsız bir tercih değil, içine girecek kollektörün sonucudur. Sipariş öncesi netleşmesi gereken altı başlık:
Belirleyici olan dolap değil, içine girecek kollektördür: gövde uzunluğu, çıkış sayısı ve uçlardaki vana–rekor payları toplanır. Dolap genişliği bu toplamın üstündeki ilk ölçü seçilerek bulunur.
Kollektör üzerine küresel vana, termostatik kafa ya da aktüatör takılacaksa bunların yüksekliği de hesaba girer. Dar seçilen dolapta kapak kapanmaz; bu, montajda en sık karşılaşılan hatadır.
OKC serisi sıva altı montaj içindir: gövde duvara gömülür, yalnız kapak yüzeyde kalır. 100 mm derinlik, bölme duvar kalınlığıyla birlikte değerlendirilmelidir.
Yan yüzeylerdeki geçiş delikleri boruların dolaba hangi taraftan gireceğini belirler. Besleme ve dönüş hatlarının yönü, dolap duvara alınmadan önce netleşmelidir.
Aynı ölçüler 0,8 mm ve 1 mm sac kalınlığıyla üretilir. Kalın sac, yoğun kullanımlı ya da kamuya açık alanlardaki dolaplarda tercih edilir.
Kapak kilitle kapanır. Kollektöre bakım ve ayar için erişilmesi gerektiğinden, dolabın önü mobilyayla kapatılmayacak bir noktaya yerleştirilmelidir.
Kollektör dolabı hakkında sık sorulanlar
Kollektör dolabı nedir?
Tesisat kollektörünü (manifold) duvar içinde koruma altına alan, kilitli kapaklı çelik kabindir. Kollektör, ana hattan gelen suyu birden fazla devreye dağıtan parçadır; dolap bu parçayı darbeden ve göz önünden korur, bakım için de erişilebilir tutar.
Kollektör dolabı nerede kullanılır?
En yaygın kullanım yerden ısıtma sistemlerinin dağıtım kollektörleri ile daire içi temiz su dağıtım kollektörleridir. Konut, otel ve ofis projelerinde kollektör genellikle koridor, hol ya da ıslak hacim duvarına gömülür.
Kollektör dolabı ölçüleri nedir?
OKC serisinde yükseklik 615 mm ve derinlik 100 mm tüm modellerde ortaktır; değişen yalnız genişliktir: 430, 630, 830 ve 1030 mm. Her genişlik 0,8 mm ve 1 mm sac kalınlığıyla üretilir.
Hangi genişlikteki kollektör dolabını seçmeliyim?
Genişlik, içine girecek kollektörün gövde uzunluğuna ve çıkış sayısına göre belirlenir. Kollektörün toplam uzunluğuna uç bağlantı payları eklenir ve bu ölçünün üstündeki ilk dolap genişliği seçilir. Emin olunamayan durumda ölçüyü bize iletmeniz yeterlidir.
Kollektör dolabı sıva üstü monte edilebilir mi?
OKC serisi sıva altı montaj için üretilir; gövde duvara gömülür ve yalnız kapak yüzeyde kalır. Farklı bir montaj biçimi gerekiyorsa proje bazlı değerlendirilir.
Kollektör dolabı fiyatı ne kadar?
Fiyat; genişlik, sac kalınlığı, renk ve adede göre değişir. Bu nedenle sitede liste fiyatı yayınlanmaz, proje bazlı teklif verilir.
